日前，奧地利微電子在北京宣布，推出采用DAEC（動態角度誤差補償）技術的AS5047D、AS5147和AS5247磁性位置傳感器。適于電機控制和角度位置測量。

　　AS5047D面向機器人和編碼器模塊應用。AS5147/5247均符合AEC-Q100認證，面向汽車轉向、傳動、剎車制動器、引擎進氣閥等應用。其中5247是互為備份的雙芯片結構，可滿足功能安全更高的要求。

　　傳統磁性旋轉位置傳感器芯片需要將其嵌入式磁性元件中磁場強度的原始測量信息轉換為數字角度測量結果，這樣會導致傳播延遲。延遲期間，由于離心器的角位移發生變化，當數字輸出時，其實際位置與傳感器所測量的位置將會產生誤差。

　　奧地利微電子高級市場經理Oliver Weber表示，正在申請的DAEC專利技術可消除由100～200s傳播延遲導致的測量誤差，將動態角度誤差幾乎降低至零（見圖1）。

　　圖1 DAEC專利技術可消除由100～200s傳播延遲導致的測量誤差，將動態角度誤差幾乎降低至零。

　　在高速無刷直流電機（BLDC）和永磁同步電機（PMSM）中，47系列傳感器芯片的高精度有助于換相控制方案的實施，提高轉矩和效率，降低轉矩脈動。

　　AS5047D、AS5147和AS5247有絕對位置測量的PWM輸出；磁場定向控制的換相方案所需的UVW輸出；及相當于一個光學編碼器輸出的增量ABI輸出，不用改變主機系統的MCU或DSP的軟件接口，AS5047D芯片即可取代光學編碼器。

　　上述誤差會隨著轉速增加呈線性增長。例如，對于100s的傳播延遲，在1000rpm轉速下，其動態角度誤差為1.2°，而10000rpm轉速下的誤差將高達12°。

　　DAEC技術的獨特算法能動態地補償每個測量樣本被捕捉時的轉速。例如，在7000rpm轉速下，47系列磁性位置傳感器的角度測量誤差為0.08°，12000rpm轉速下的誤差為0.14°，14500rpm轉速下的誤差不到0.17°（不含非線性積分）。

　　數字SPI輸出提供14位高分辨率（0.022°），及十進制模式中2000步/轉的最高分辨率，二進制ABI模式中最高分辨率2048步/轉。

　　Oliver還表示，微分傳感技術可使設備不受雜散磁場的影響（見圖2），無需任何防護措施即可應用在電嘈雜環境中。

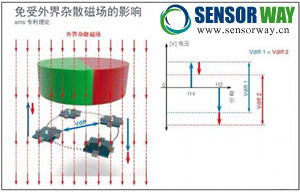

　　圖2 微分傳感技術可使設備不受雜散磁場的影響。圖中下部為4個霍爾傳感器。

　　AS5047D采用14引腳TSSOP封裝，AS5147采用14引腳TSSOP封裝，AS5247采用7mmx7mm的MLF-40封裝。
