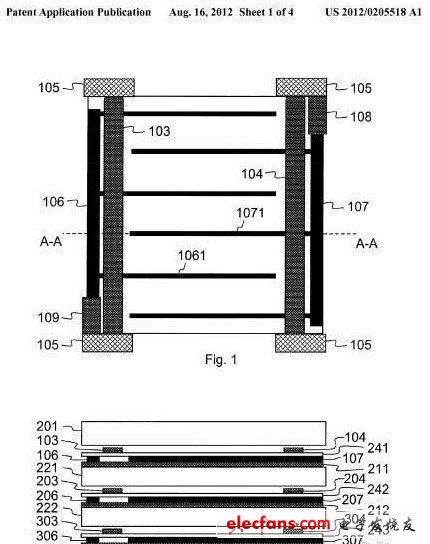

美國專利商標局（US Patent＆Trademark Office）2012年8月16日公開了芬蘭諾基亞2011年2月申請、采用了石墨烯的光傳感器專利文件。該文件提出了（1）光吸收層和（2）前置放大器用FET通道層采用兩層石墨烯的光傳感器。

　　專利文件舉出了采用石墨烯的理由：前置放大器基本透明而不會遮光；因前置放大器可與光檢測層一體化制作，因而可將容量控制在一定數值；構造簡單；材料成本低；可用于檢測紫外線、可見光和紅外線等大范圍波長的“光”；可檢測只有1～2個光子的微弱光線等。

　　　　　　　　　　

　　光傳感器采用的具體構造為，將光檢測層以及在其上形成的前置放大器、在光檢測層下形成的彩色濾光片構成的單元層疊三層。光檢測層由可吸收光的多層石墨烯和金屬電極構成。前置放大器將單層或雙層石墨烯納米帶用作FET通道，將光檢測層的電極用作柵極電極。彩色濾光片起到反射紅（R）、綠（G）、藍（B）光的作用。

　　三層單元的彩色濾光片的配置為從上到下依次反射B、G和R三色光線，因此可以獲得三層光檢測層各自的輸出差分等，從而可檢測出RGB光線來。

　　關于制造工藝，專利文件僅提到“可采用合適的制造方法，比如化學氣相沉積（CVD）法”等，沒有公布詳細情況。關于石墨烯納米帶，也沒有提及具體的形狀、邊界種類和帶隙大小等。

　　諾基亞于2011年5月參與了歐洲EU石墨烯研究項目“Graphene Flagship”的啟動。該項目預定2013年初開始研究工作，計劃在約10年的時間里投入1億歐元的預算。
