Silicon Labs是由Nav Sooch、Dave Welland和Jeff Scott在1996年于美國德州奧斯汀 （Austin, Texas） 成立，專門開發世界級的混合信號器件。今天，公司已成為營運、銷售和設計活動遍及世界各地資本額約5億美元的上市跨國公司，并且在各種混合信號產品領域居于領先地位。紅外線LED必須長時間進行多次脈沖以達到精確的測量，Si1143紅外接近傳感系列使用專利的單一脈沖接近測量技術，在電源效率上可達到5000倍的改善，電池壽命得以延長。另外在當物體接近距離非常小或者在探測范圍外（不工作時）可自動進入低功耗模式，低功耗模式下的典型功耗只有20nA,而這正是便攜式應用的關鍵特性。

　　silicon Labs公司的紅外接近傳感系列

　　Si1143紅外接近傳感器能探測到的接近范圍可達50cm,如果選擇一個合適窄角的透鏡和一個紅外線濾波器配合使用，讓紅外線LED的發射半角足夠小而使發射光束充分匯聚。同時，紅外LED發射功率足夠大時，接近范圍最大可達到1m.那么此應用不僅僅只局限于手機等手持電子產品，更可廣泛用于一些安全探測設備或大屏幕的儀器設備上

　　Si1102和Si1120紅外接近傳感器主要由一個紅外LED驅動器、紅外線光電二極管、一個環境光傳感器（僅Si1120具有）和控制邏輯IC組成，外部的發射LED可以根據用戶的需要靈活安裝和配置（圖1）。

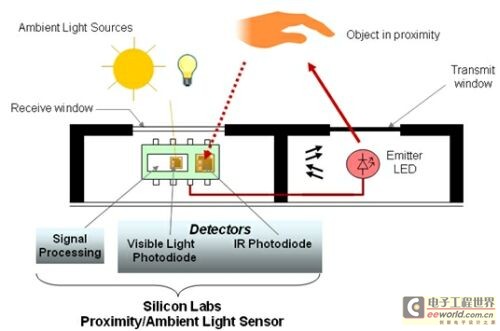

　　圖1:silicON Labs公司的紅外接近傳感系列應用方案圖

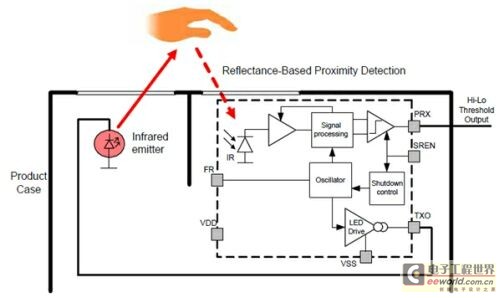

　　圖2:Si1102的內部框圖

　　Si1102近接感測器（proximity sensor）及Si1120近接和環境光線感測器為業界最快速的紅外線感測方案。Si1102及Si1120具備最佳化的電源效率，能實現非接觸式人性化介面感測和優異的偵測范圍。Si1102/20是各類感測應用領域的理想之選，該元件非常適用於訴求系統節能、竄改偵測/檢驗及手勢解讀的產品，例如可攜式電子、網路電話、顯示器、多媒體資訊站、自動販賣機、互動玩具、時鐘收音機，以及其它消費性和工業產品。

　　Si1102感測器能使電子裝置快速感測到使用者的接近。例如，其能偵測手機正靠近使用者的臉部，并據此調整顯示器和亮度。舉例來說，QuickSense Si1120紅外線近接和環境光線感測器還能偵測外在環境的光線，據此降低螢幕背光照明亮度以節省電力。與F700和F800觸控感應微控制器（MCU）搭配時，QuickSense方案能實現智慧型動作感測，提供設計人員適合其應用的完整人性化介面技術組合，并能從根本改善使用者經驗。

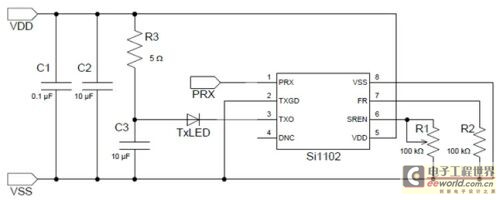

　　圖3:Si1102的應用原理圖

　　與Si1102不同，Si1120工作需要一個主MCU控制，并增加了一個環境光傳感器。該器件除了可以接收紅外線外，還能對環境光信號進行采樣，最后輸出一個已調脈寬的脈沖信號給MCU,實現不同的應用目的。Silicon Labs的MCU可以提供PCA（可編程計數器陣列），從而可以更簡單地測出輸出脈寬。脈寬與反射光強的測量值成正比例，與距離的平方成反比，由此可以判斷對方物體距離的遠近。Si1120可以支持多個LED的驅動，用戶可以根據需要方便地配置多個LED以增大探測范圍。此外，該器件在MCU的控制下可以實現更多高級功能，例如手機應用程序可能會允許用戶在手機前晃動一下手指來進行文件翻頁。

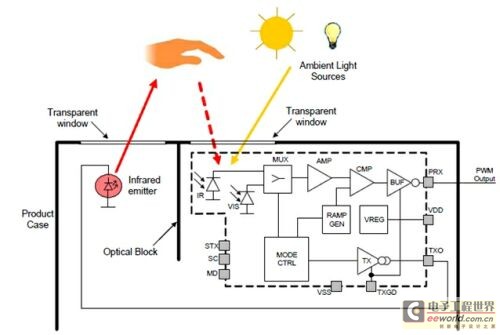

　　圖4:Si1120的內部框圖

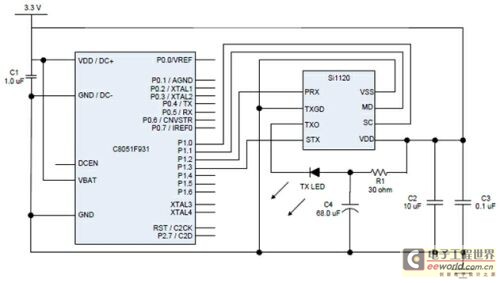

　　圖5:Si1120的應用原理圖

　　Si1102和Si1120紅外線感測器系列由QuickSense Studio支援，QuickSense Studio為針對包括F700和F800觸控感應微控制器在內的所有QuickSense元件的共同開發架構。QuickSense Studio的配置精靈讓設計人員可使用直覺式軟體圖形用戶介面（GUI）去選擇他們想要實現的功能，例如電容式觸控感應按鍵、滾軸及滾輪等，之後并能輕松地自動產生軟體以設定和標準化這些功能。設計人員還能測試他們的實作，并檢視系統效能的圖形化顯示。
