高質量的測壓元件 (load cell) 可能會具有 2-mV/V 輸出傳輸功能，其意味著您獲得的每一伏特激勵電壓都要 ±2 mV 滿量程輸出信號。4.096V 激勵電壓和全傳感器撓度條件下，最大輸出為 ±8.192 mV。在 12 位應用中，滿量程的一半或許代表體重秤的 0 到 250 磅。如果您想要 0.25 磅精度，則您需要 1000 個輸出測量點。要對 1/1000 滿量程的東西進行研究，您必須能夠辨別出 8.192 μV 的傳感器輸出變化。通過使用 4.4 的峰值因數（請參見參考文獻 1），在 99.999% 時間中將峰至峰傳感器噪聲維持在 8.192 μV 以下，您便可以獲得這種精度。在這種精度條件下，傳感器的最低有效位為 8.192 μV，即 931 nV (rms)。

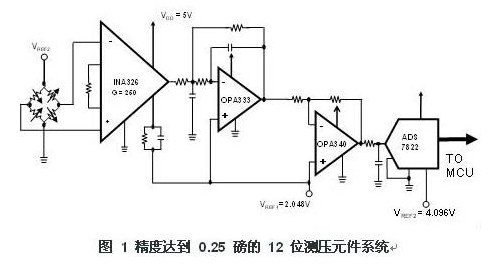

　　圖 1 中測壓元件橋接具有 4.096V 的激勵電壓。INA326 儀表放大器緊隨測壓元件，具有 250V/V 的增益。系統的滿量程電壓 250×±8.192 mV 產生了一個 ±2.048V 的滿量程信號。12 位 ADS7822將模擬信號數字化。

　　該 12 位轉換器系統必須具有一個模擬濾波器。低通模擬濾波器 (OPA333) 的主要功能是去除 A/D 轉換器輸入端上的高頻信號分量（請參見參考文獻 2）。由于電路中的測壓元件以近乎直流電工作，您要將帶寬限定在 10 Hz。

　　現在，讓我們來看一個 24 位系統的測壓元件測量方法。在圖 2 中，我們可以簡單地將測壓元件信號通過一個一階低通濾波器，然后進入 △-∑ 模數轉換器。該電路中的一階濾波器消除了轉換器采樣頻率周圍的高頻噪聲（請參見參考文獻3）。這種傳感器為濾波器 R|C 對提供了電阻。

　　觀察圖 2 所示 24 位 △-∑ 系統的誤差，請注意，ADS1232 產生了 3.7 μV p-p 的噪聲，其峰值因數為 4.4。這一數值大大低于傳感器的最低有效位。另外，△-∑ 轉換器的滿量程范圍為 4.096V，但是傳感器的滿量程輸出范圍卻為 ±8.192 mV。正如您猜到的一樣，您會“扔掉”△-∑ 轉換器的大多數輸出比特。

　　您可能會發現，相比 24 位系統，12 位轉換器系統最終會花費您更多的金錢、占用更多的電路板面積并耗費您更多的精力。
