地磅是一種運用比較廣泛的稱重儀器， 也稱為汽車衡。目前， 我國很多地方仍使用傳統地磅， 采用人工填寫單據、報表的方式來記錄數據。這種工作方式安全性差， 容易出錯， 效率低下， 難以滿足現代生產經營的要求。因此， 針對國內地磅稱重系統自動化程度不高的現狀， 本文設計了一套地磅稱重系統， 將傳感器、單片機、A /D轉換芯片、計算機及數據庫有效的結合起來， 實現了稱重?cái)?shù)據的自動采集、自動處理和自動存儲， 為企業的現代化管理提高效率。

　　稱重系統總體方案設計

　　首先， 利用由電阻應變式傳感器組成的測量電路測出壓力信號， 經過信號的放大、濾波， 然后以模擬信號的方式傳送到A /D轉換器。其次， 將經A /D轉換后的的數字信號由單片機傳送給上位機。最后， 在上位機以MyE clipse6. 0. 1 為開發環境， 構建一個地磅信息管理系統， 用于接收、顯示并存儲相關信息。具體方案如流程圖1。

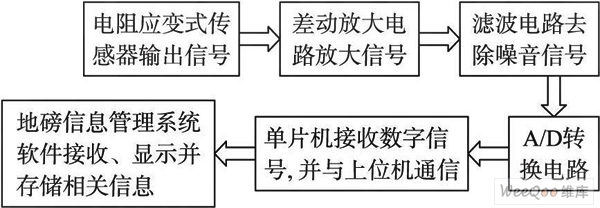

圖1  總體方案設計流程圖

　　1. 1  系統硬件設計

　　1. 1. 1  電阻應變式傳感器的測量電路

　　電阻應變式傳感器通常采用橋式測量電路。它由箔片式電阻應變片電阻R 1、R 2、R3、R4 組成。電橋的一個對角線接工作電壓E， 另一個對角線接輸出電壓Uo。在測量重量之前， 調節滑動式線性可變電阻器R p1， 當載荷為0 時， 輸出為零。測量電路如圖2所示。
