- 制動蹄摩擦片磨損檢測傳感器的識別
- 來源：賽斯維傳感器網 發表于 2011/6/8
磨損檢測傳感器用于檢測汽車制動器摩擦片的磨損情況。安裝在制動蹄摩擦片上的傳感器如圖1所示。摩擦片磨損情況的檢測方法有兩種，當制動蹄摩擦片超過磨損允許的限度時，一種方法是使磨損檢測傳感器本身被磨損，另一種方法是使其接觸磨損檢測傳感器。

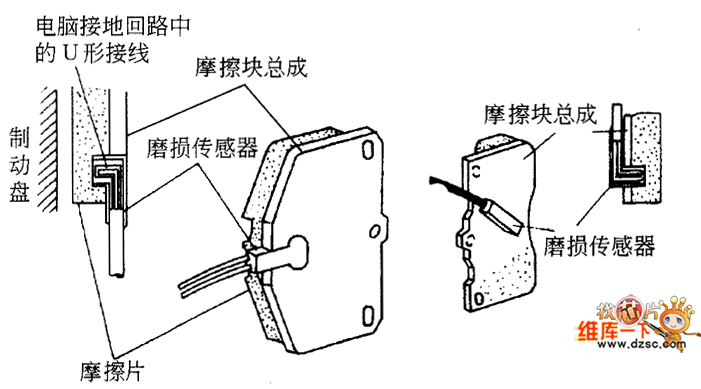

圖1 磨損檢測傳感器的安裝位置與結構
磨損檢測傳感器在盤式制動器上的安裝情況如圖2所示。磨損檢測傳感器用一個安裝在摩擦片中的U形金屬絲檢測，U形金屬絲的頂端就處在制動器摩擦塊的磨損極限位置上，制動器摩擦片沒有磨損到極限位置時，輸出電壓為0，當摩擦片磨損到規定限度時，U形金屬絲部分被磨斷，電路斷開，這時輸出電壓為高電平，異常信號輸人電控單元中或通過電阻R接通報警電路，使燈泡點亮，圖3為磨損檢測傳感器工作電路。

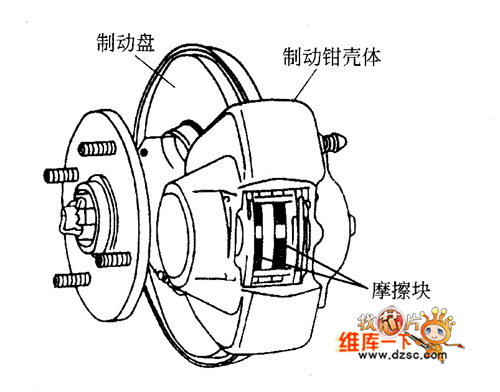

圖2 磨損檢測傳感器在盤式制動器上的安裝狀況

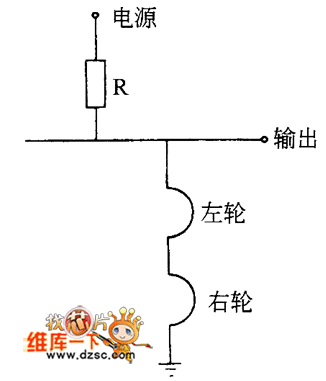

圖3 磨損檢測傳感器工作電路
