引言

　　隨著科技的不斷發展，汽車、空調、除濕器、烘干機等種類繁多的電器都已進入人們的日常生活，而這些電器設備很多都離不開對溫度、濕度等環境因素的要求。因此，溫度、濕度傳感器用途越來越廣泛。新一代的數字傳感器不再需要外置的A／D轉換模塊，并具有標準接口，使用方便，得到了越來越多的應用。DHT11作為一種新型的單總線溫濕度數字傳感器，具有更多的優點，它使系統設計更加簡單，控制方便，易于實現。

　　1  單總線通信簡介

　　目前常用的微機與外設之間進行數據傳輸?shù)拇�行總線主要有I2C總線、SPI總線和SCI總線。其中I2C總線以同步串行兩線方式進行通信(1條時鐘線，1條數據線)，SPI總線則以同步串行三線方式進行通信(1條時鐘線，1條數據輸入線，1條數據輸出線)，而SCI總線是以異步方式進行通信的(1條數據輸入線，1條數據輸出線)。這些總線至少需要兩條或兩條以上的信號線。近年來，美國的達拉斯半導體公司(Dallas Semiconductor)推出了一項特有的單總線(1-wire Bus)技術。該技術與上述總線不同。它采用單根信號線，既可傳輸時鐘，又能傳輸數據，而且數據傳輸是雙向的，因而這種單總線技術具有線路簡單、硬件開銷少、成本低、便于總線擴展和維護等優點。

　　單總線適用于單主機系統，能夠控制一個或多個從機設備。主機可以是微控制器，從機是單總線器件，它們之間的數據交換只通過1條信號線。當只有1個從機設備時，系統可按單節點系統操作；當有多個從機設備時，系統則按多節點系統操作。

　　2 DHT11的主要特點及引腳說明

　　廣州奧松電子有限公司新近推出的DHT11數字溫濕度傳感器，是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，具有很高的可靠性與穩定性。DHT11傳感器包括1個電阻式感濕元件和1個NTC測溫元件，并與1個高性能8位單片機相連接。單線制串行接口，使系統連接可以更簡潔。功耗極低，信號傳輸距離可達20 m以上。作為一種新型的單總線數字溫濕度傳感器，DHT11具有體積小、功耗低、響應速度快、抗干擾能力強、控制簡單、性價比高等優點，能夠廣泛應用于各個領域。其基本指標如下：

　　◆溫濕度復合傳感器；

　　◆全量程標定校準，單線數字輸出；

　　◆濕度測量范圍為20％～90％RH；

　　◆溫度測量范圍為0～+50℃；

　　◆濕度測量精度為±5.0％RH；

　　◆溫度測量精度為±1.0℃；

　　◆響應時間<5 s；

　　◆低功耗；

　　◆超長的信號傳輸距離；

　　◆出色的長期穩定性；

　　◆超小體積。

　　DHT11采用4針單排引腳封裝，電路連接方便，引腳說明如表1所列。

　　DATA是用于微處理器與DHT11之間的通信和同步的串行雙向接口，采用單總線數據格式。每次通信都是以高位先出的順序傳輸40位數據，用時約為4 ms。數據格式為：

　　8位濕度整數數據+8位濕度小數數據+8位溫度整數數據+8位溫度小數數據+8位校驗和數據

　　數據分小數部分和整數部分，當前小數部分用于以后擴展，現讀出為零。

　　數據傳送正確時，校驗和數據等于“8位濕度整數數據+8位濕度小數數據+8位溫度整數數據+8位溫度小數數據”所得結果的末8位。

　　3 典型應用電路

　　DHT11與微處理器的電路連接非常簡單，典型應用電路如圖1所示。

　　數據線長度短于20 m時可以使用5 kΩ上拉電阻，大于20 m時可根據實際情況使用合適的上拉電阻。

　　MCU發送一次開始信號后，DHT11從低功耗模式轉換到高速模式，等待主機開始信號結束后，DHT11發送響應信號，送出40位的測量數據，并觸發一次信號采集，用戶可選擇讀取部分?jǐn)?shù)據。DHT11接收到開始信號觸發一次溫濕度采集，如果沒有接收到主機發送開始信號，DHT11不會主動進行溫濕度采集。采集數據后轉換到低速模式。

　　4  時序說明

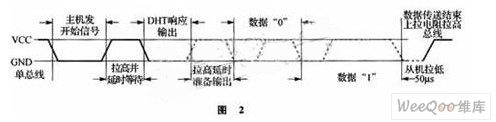

　　通信過程非常簡單，如圖2所示(圖2～圖5中實線為主機信號，虛線為DHT信號)。首先主機(微處理器)在數據線上發出開始信號，DHT11在檢測到此信號后回復響應信號，并拉高數據線電平，開始向主機發送測量得到的數據。數據發送完畢后，釋放總線。

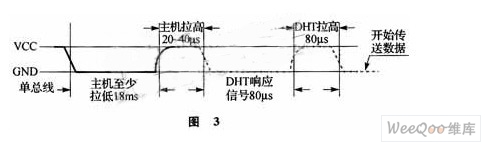

　　詳細時序如圖3所示�？偩�空閑狀態為高電平。需要讀取DHT11的測量數據時，主機先把總線拉低18 ms以上的低電平，這就是主機發出的開始信號。當DHT11檢測到總線上的開始信號時，在主機開始信號結束后發送80μs低電平的響應信號。主機發送完開始信號，延時等待20～40μs后，從總線讀取DHT11的響應信號。如果讀取響應信號為高電平，說明DHT11沒有響應，請檢查線路是否連接正常。如果總線為低電平，說明DHT11正常發送了響應信號。

　　DHT11發送完響應信號后，將總線拉高80μs，準備發送數據。每一位數據都以50μs低電平時隙開始，以高電平的時長來區分?jǐn)?shù)據位是0或1，26～28μs的高電平表示0，70μs的高電平表示1(具體格式見圖4和圖5)。當最后一位數據傳送完畢后，DHT11拉低總線50μs，隨后總線由上拉電阻拉高進入空閑狀態。

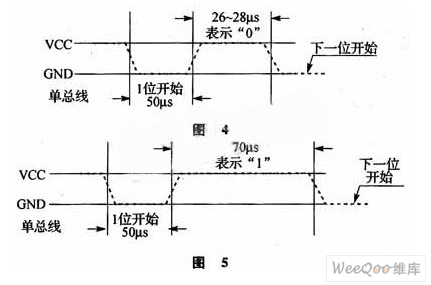

　　數字0信號表示方法如圖4所示，數字1信號表示方法如圖5所示。

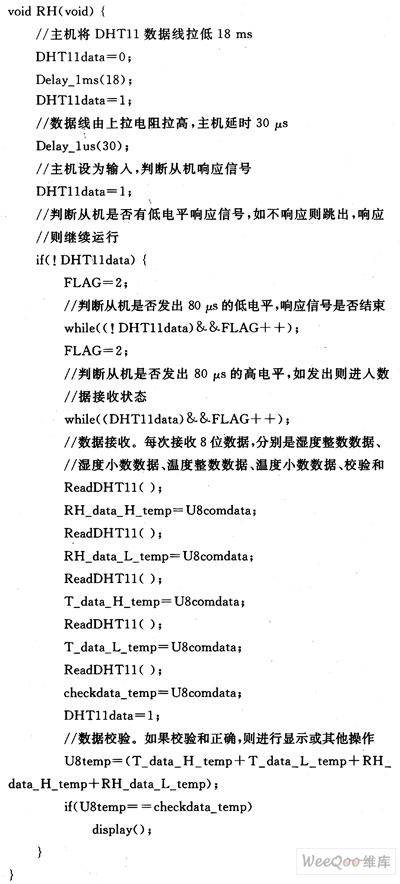

　　溫濕度讀取子程序如下：

　　5  基于DHT11的倉庫溫濕度測控系統應用實例

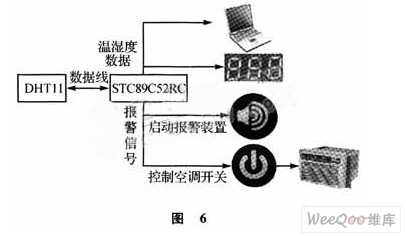

　　DHT11已被成功地應用到了倉庫管理控制系統中。如圖6所示，采用STC89C52RC處理器實現對DHT11的控制，按照DHT11的時序在數據線上發送起始信號，再從數據線讀取DHT11的測量數據。將這些數據進行分析處理，一路送至數碼管顯示，另一路通過RS232口送至計算機。也可以將測量數據存入單片機內的Flash中，以備查閱。如果測量數據顯示當前庫內的溫濕度超出了倉庫設定溫濕度范圍，則單片機SFC89C52RC將產生報警信號。將該報警信號一路接人報警裝置中觸發報警，另一路控制繼電器打開抽濕機和空調的電源來調節庫內溫度和濕度。這樣便有效地實現了DHT11對倉庫溫濕度的控制，完善了對倉庫的管理。

　　結  語

　　作者對DHT11與DS18820及一些水銀溫濕度測量器的測量數據進行了比較，驗證了DHT11測量數據的準確性和穩定性。低廉的價格、小巧的體積、準確穩定的測量數據、簡單的單總線控制方式、簡潔的電路連接，這些將使DHT11擁有良好的應用前景。
