便攜式電子產品功能的增加推動了對數據驅動器存儲的需求，設計人員正在尋找占用較小板卡空間的改進保護系統。飛思卡爾半導體率先推出業界第一款三軸向高靈敏度加速度傳感器——MMA7260Q。MMA7260Q能在XYZ三個軸向上以極高的靈敏度讀取低重力水平的墜落、傾斜、移動、放置、震動和搖擺，它是同類產品中的第一個單芯片三軸向加速器。

　　1 小巧的巨人

　　飛思卡爾自1980年第一個傳感器問世以來，銷售的傳感器數量在去年已經突破了具有里程碑意義的4．5億大關。飛思卡爾幫助客戶開發產品，用以監控身邊的大量產品和技術。

　　MEMS傳感器是面向加速和壓力傳感器市場的支持技術。飛思卡爾將非常小的電子和機械組件包含在一個封裝中，做成了MEMS傳感器。這個封裝還整合了集成電路(IC)。當MEMS感應、處理或控制周圍環境時，它使系統的一部分能夠進行信息處理。傳感器適用于需要測量因傾斜、移動、定位、震動或擺動而產生的各種力，或者測量壓力、高度、重量和水位的最終產品以及嵌入式系統。

　　飛思卡爾基于MEMS的壓力傳感器和加速傳感器是汽車電子、保健監控設備、智能便攜電子設備(如蜂窩電話、PDA、硬盤驅盤器、計算機外圍設備和無線設備)等應用中的關鍵組件。使用MEMS傳感器，您能夠擁有更準確的血壓監控設備；更精確的氣象站氣象測量；功能更高的呼吸器和反應更快、更強的游戲設備。

　　汽車設計人員和廠商在每輛汽車內的不同地方都要應用MEMS傳感器。在加強汽車安全的應用中，加速傳感器提供碰撞檢測功能，并對前／側氣囊及其他汽車安全設備進行有效部署。在特殊的保健監控應用中，壓力傳感器為病人提供重要診斷。在蜂窩電話中，MEMS產品能用自然的手部運動(而不是推動按鈕的方法)激活各種功能。

　　飛思卡爾開發的基于微機電系統(MEMS)的三軸向低重力加速計MMA7260Q，專門面向便攜式消者電子產品。MMA7260Q的可選靈敏度允許在1．5 g、2 g、4 g和6 g的不同范圍內進行設計。它的3μA睡眠模式、500μA低運行電流、1．0 ms的快速啟動響應時間以及6 minx6 mm×1．45 mm的QFN小巧包裝等其他特性，使圍繞MMA7260Q的設計活動輕松方便、經濟高效。

　　MMA7260Q是一款單芯片設備，具有三軸向檢測功能，使便攜式設備能夠智能地響應位置、方位和移動的變化。它的封裝尺寸很小，只需較小的板卡空間，另外還提供快速啟動和休眠模式。這些特性使MMA7260Q成為采用電池供電電子產品的理想之選，包括PDA、手機、3D游戲和數碼相機等。

　　飛思卡爾能提供1．5~250 g的一系列加速傳感器產品，使用在從高度敏感的地震監測到強勁的碰撞檢測等應用中。

　　在三星電子最近發布的兩款最新數字音頻播放器(YH_J70和YP_T8)中，采用了這種傳感器。YH_J70采用這種傳感器，實現了通過傾斜和自由下落檢測來滾動菜單的功能。在YP_T8閃存式多媒體播放器中，通過傳感器的傾斜檢測實現了游戲功能。

　　2 全方位感知

　　由于MMA7260Q傳感器能在三個軸向上靈敏地準確測量到低重力水平的墜落、傾斜、移動、放置、震動和搖擺，各個行業的設計工程師都能得以致用。

　　3 典型應用

　　◇墜落檢測
　　◇墜落日志
　　◇電子羅盤
　　◇人類環境學工具
　　◇游戲
　　◇圖像穩定性
　　◇HDD保護
　　◇便攜電子產品，MP3播放器
　　◇用于擔保的記錄
　　◇車／人導航，GPS導航推測
　　◇黑匣子／時間記錄器
　　◇裝運／處理監控器
　　◇物理療法
　　◇文本滾動
　　◇3維動態撥打
　　◇計步器
　　◇機器人技術
　　◇虛擬現實輸入設備
　　◇防盜設備
　　◇點擊靜音(Tap to mute)
　　◇聲學
　　◇設備平衡／監控
　　◇軸承磨損監控
　　◇地震監控
　　◇智能電機維護

　　4 實現最佳效果的開發工具

　　MMA7260Q的參照設計開發工具可為不同設計提供所需的各種組件。除了使用MMA7269Q傳感器的加速器解決方案外，參照設計工具包還包括1個MCU、1個SCI接口、1個按鈕、piezohotn和1個帶有應用代碼的串口連接及軟件。

　　KIT3109MMA7260Q是一個針對MMA7269Q的完整硬件環境評估套件，它提供一個穩定的平臺來幫助您開發和測試全新的MA7260Q三軸向傳感器，可以使產品加快上市速度。

　　5 MMA7260Q的特性

　　◇XYZ：在一個設備中提供三軸向檢測靈敏度。
　　◇可選靈敏度：1．5 g、2 g、4 g和6 g。
　　◇低功耗：500 μA。
　　◇休眠模式：3 μA，是電池供電的手持電子產品的理想之選。
　　◇低壓運行：2．2～3．6 V。
　　◇快速啟動：1ms。
　　◇低噪音：達到更高的分辨率、更高的精確度。
　　◇封裝：16引腳6 mm×6 mm×1．45 mm方體扁平封裝(QFN)。
　　◇參考設計(RD3112MMA7260Q)已經推出。
　　◇評估板(KIT3109MMA7260Q)已經推出。

　　6 MMA7260Q的優點

　　◇為多功能應用提供靈活的可選量程：包括1．5 g、2 g、4 g和6 g。
　　◇功耗低，可延長電池使用壽命。
　　◇開機響應時間短。
　　◇最適合電池供電手持設備的休眠模式。
　　◇組件數量少，節約成本和空間。
　　◇噪音低、靈敏度高。
　　◇自適應功能。
　　◇頻率及解析度高，提供精確的墜落、傾斜、移動、放置、震動和搖擺感應靈敏度。

　　7 不同應用的建議重力加速度級別

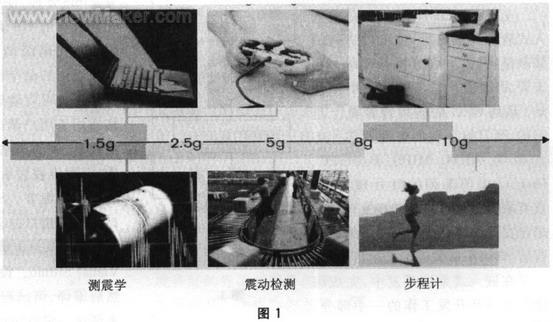

　　不同應用的建議重力加速度級別如圖1所示。

　　自由落體檢測：1～2 g，應用于移動硬盤驅動、手機、PC筆記本和MP3播放器。
　　傾斜控制：1～2 g，應用于移動識別、用戶界面滾動和游戲。
　　搖擺：8～10 g，應用于電機穩定性。
　　測震學：0．002～2 g，應用于地震檢波器和地震開關。
　　震動檢測：2～8 g，應用于裝運／處理。
　　步程計：10～20 g應用于跑步和生理學。(end)
