色標傳感器常用于檢測特定色標或物體上的斑點，它是通過與非色標區相比較來實現色標檢測，而不是直接測量顏色。色標傳感器實際是一種反向裝置，光源垂直于目標物體安裝，而接收器與物體成銳角方向安裝，讓它只檢測來自目標物體的散射光，從而避免傳感器直接接收反射光，并且可使光束聚焦很窄。利用這些典型的特性，色標傳感器可以用在很多場合，比如制袋機、分切機、 膜切機、包裝機等，是應用在印刷和包裝設備檢測常用的傳感器。以下以邦納的R58系列的色標傳感器為例介紹色標傳感器的典型應用。

    邦納公司的R58A型色標傳感器，是針對不同用戶應用，推出的一款更具性價比的解決方案。R58A色標傳感器同時具有綠色或紅色LED光源可選，最快響應時間可達到15微秒。雙極性輸出NPN/PNP，可以通過多圈電位器調節色標輸出，更加便于OEM客戶現場操作者使用。
R58A檢測標簽上色標：

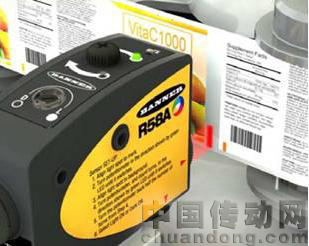

圖一：檢測標簽

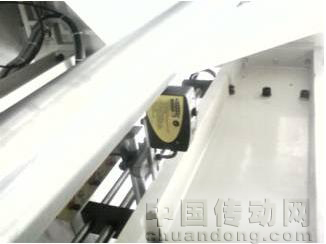

圖二：安裝于卷帶上的R58A型色標傳感器

    以高亮LED為發光光源色標傳感器可以檢測在不同顏色物體發射的光，通過反射光強弱變化來判斷區別繼而輸出。因此用LED光源的傳感器可在很寬范圍上檢測顏色的微小變化。從圖一，圖二中看到安裝于印刷機上R58A色標傳感器對經過的紙張進行檢測，通過檢測色標對光束的反射或吸收量與周圍材料相比的不同而實現檢測，嚴格與照射在目標上的光譜成分相對應，一旦發覺有標簽出現時，R58傳感器立刻將信號傳出給后臺PLC系統，此時可以進行后續定位，分切等處理。
R58A分切及定位：

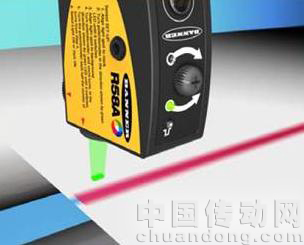

圖三：進行分切及定位的R58A色標傳感器

    R58A色標傳感器特別適用于定位，R58A色標傳感器的最快響應時間可達50微秒并且重復精度可以達到25微妙加上其特長的景深 +/-3mm，可以適合于抖動場合的實際應用。具有 10KHz 的快速開關響應頻率，能夠支持絕大多數高速檢測的應用。
    實際應用過程中，圖三中下方是被測物體，在被測物體下是傳輸帶系統，被測物體可以方便面包裝塑料薄膜，也可以是電視機的包裝紙板，也可以是產品說明書等等，在被測物體上印有一條檢測線，每固定距離分段印有一個色標（國際標準色標或者其他形式色標點）。運行時，固定于被測物體上方的R58A色標傳感器，以點（色標）為基礎，進行檢測，當檢測到被測物體上光標出現時，R58A發出NPN/PNP信號給后臺的控制系統，隨后控制系統給出切割或者打孔的信號，切割機或者打孔機做出相應的操作，進行分切或者打孔。

    以上向讀者介紹了色標傳感器兩個典型的應用方案，目前，色標傳感器系列典型的應用包括：高速自動三邊封制袋機、分切機、 膜切機.、枕式/臥式包裝機等。膜切機的應用文章可見邦納公司網站，不同于以往堅固的鋅合金外殼和丙烯透鏡的色標傳感器，R58A具有堅固的鑄鋅外殼，可以應用于環境較為惡劣的飲料包裝機械現場。
