- 壓力校驗儀中的壓力傳感器
- 來源:賽斯維傳感器網原創 發表于 2011/1/10
壓力校驗儀是為校驗各種壓力(差壓)變送器﹑壓力傳感器﹑壓力開關﹑一般及精密壓力表而設計的一款壓力校檢標準儀器,在測量壓力的同時,也可測量電流或電壓。儀器所測壓力與設定的壓力百分數及測量電流同屏顯示,電流及電流百分數可通過顯示菜單選擇。除測量壓力外,儀器還提供一路高精度24V直流電源。廣泛應用于電力、冶金、石化、醫藥、水利、航空、計量、氣象、環保、自動化等部門和科研單位。
壓力校驗儀不僅解決了標準壓力的校驗,而且更好的滿足了現場綜合的測試需要,F(xiàn)在有有許多廠家為了方便客戶,已經將整個儀器微型化智能化,從而使壓力校驗儀具備了多量程和記錄等功能。
壓力校驗儀作為一種新型測試儀表,不僅解決了標準壓力的校驗,而且更好的滿足了現場綜合的測試需要。作為壓力校驗儀的核心部件,壓力傳感器的好壞直接影響這壓力校驗儀的性能。以下列舉了幾款常用的壓力傳感器:
1、4525壓力傳感器:
4525DO壓力傳感器是一種小型,陶瓷基座,電路板安裝用于測量的壓力傳感器。這款傳感器采用MEAS專有的超穩定™工藝和最新的CMOS傳感器調節電路,打造出的一款低成本,高性能,數字輸出壓力(14位)和溫度(11位)的傳感器設計以滿足OEM客戶的嚴格要求。4525DO壓力傳感器是完全校準和溫度補償,總誤差帶(TEB)小于1.0%補償壓力范圍。該傳感器可在3.3或5.0Vdc單電源供電下工作,量程: 0-1,5,15,30,50,150 psi 。
2、154N壓力傳感器

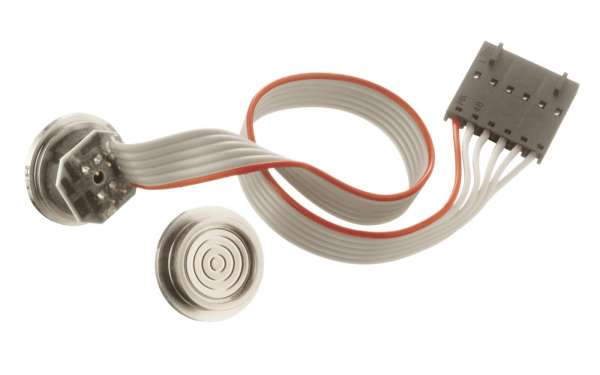

154N超穩壓力傳感器:154N型壓力傳感器是一種經過補償,且與介質兼容的硅壓阻式傳感器,其外殼采用316不銹鋼封裝結構。外界壓力通過316不銹鋼膜片及內部灌充硅油傳遞傳感器件敏感元件上。
154N型壓力傳感器可應用于低壓場合。通過對陶瓷基座上的厚膜電阻進行激光修阻,可以實現對傳感器的溫度補償及零點偏差調整。陶瓷基底上還提供了一個經激光修正的增益調節電阻使傳感器在經過外部差分電路放大后達到統一的輸出值,并可控制在+/-1%互換范圍內,精確度:±0.1%非線性。
3、86型超穩壓力傳感器
86型壓力傳感器為體積小、介質兼容硅壓阻式傳感器,且采用316不銹鋼外殼結構。86型產品為O形圈密封結構,它通過硅油將不銹鋼膜片的壓力傳遞到傳感器的敏感元件上,精確度:±0.1%非線性。
4、US10000壓力傳感器
US10000壓力傳感器:US10,000系列是美國MEAS公司推出的可應用于惡劣環境下的高精度壓力傳感器首選產品。其0.05%的精確度和025%的總誤差(典型值)提供了一個穩定的平臺,特別適用于各種試驗臺和高精度工業壓力應用。該產品采用了MEAS獨有的固態超穩技術(UltraStable),從而具有優異的穩定性。這種基本MEMS技術的傳感器保證了在較寬溫度范圍內良好的穩定性,同時具有優異的重復性和極小的遲滯。
US10000系列產品采用了316 L不銹鋼壓力端口、隔離式膜片結構和堅固的保護外殼(IP65))。數字補償技術保證了模擬輸出信號下完整的信號調理。輸出信號包括3線模擬電壓輸出和4~20mA二線制環路輸出。
US10000系列產品曾數千次地在航空和汽車工業的試驗臺上經受了考驗。由于該產品優異的精度和極具競爭力的價格,因此受到眾多需要進行高精度測量的OEM客戶的青睞。
標準輸出信號包括0~5V、0~IOV和4~20mA。壓力端口包括1/4-18NPT外螺紋、1/4BSP(G1/4)外螺紋和7/16-20SAE-4外螺紋。
以上列舉了幾款壓力校驗儀中涉及到壓力傳感器。如需了解更多產品信息可撥打010-84775646、84775648或登錄www.jsxlzzp.com。
